高通量管換熱器

產品介紹

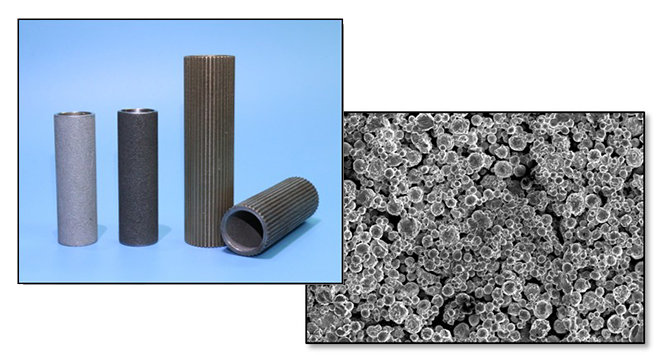

燒結型高通量管是指採用粉末冶金的方法，在普通換熱管表面燒結一薄層具有特定結構的多孔表面的高效換熱管。表面多孔層的凹穴與孔隙相互連通，可以顯著強化沸騰傳熱。
管外燒結、管內燒結

材料：C.S., LTCS, S.S., Al，Cu-Ni Alloy，鎳基合金，雙相鋼

高通量管換熱器

產品優勢

高通量管換熱器

傳熱係數高

  • 沸騰傳熱係數是光管的 3～8 倍

臨界熱通量高

  • 臨界熱通量是光管的 1.2 倍

沸騰所需溫差小

  • 溫差僅為光管的 1/4～1/7

不易結垢

  • 因沸騰劇烈，更不易結垢

效益

1
傳熱效率高
2
節省能耗
3
降低成本
4
提高可靠性
5
延長使用壽命
6
應用廣泛

實績案例分享

芳烴裝置抽餘液塔重沸器

項目 改善前 改善後
設備尺寸 DN1300×4.877 DN1400×4.877
單台換熱面積(㎡) 360 420
熱負荷 34.3 39
平均有效溫差℃ 26.6 20.6
傳熱係數 W/m²·℃ 1796 2253.8

材料與加工類型

強化類型 位置 材料
管外塗層 管內光管 碳鋼、低溫碳鋼、不鏽鋼、銅鎳合金、Inconel 690
管內翅片 碳鋼、低溫碳鋼
波紋管 碳鋼、低溫碳鋼、不鏽鋼、銅鎳合金
管內塗層 管外槽管 碳鋼、低溫碳鋼、不鏽鋼、銅鎳合金
Code: GB: 10#, 09MnD, 09MnNiD, S30408/S30403, S31603, BFe10-1-1
ASME: SA-179, SA-334, SA-213, SB-466(C70600), Inconel 690

加工規格

加工類型 直徑 (mm) 長度(mm)
管外塗層 16-32 ≤25000
管內塗層 25-32 ≤7000

產品與應用

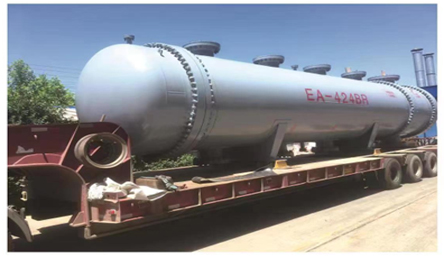

130 萬噸/年 乙烯裝置

130萬噸/年 乙烯裝置高通量管換熱器

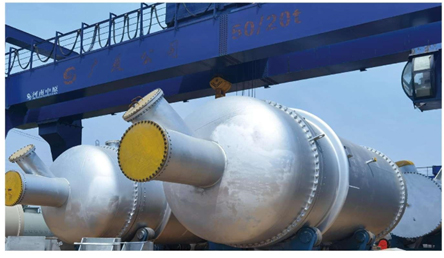

1000 KMTA EO/EG 裝置

100萬噸/年 環氧乙烷/乙二醇(EO/EG)裝置高通量管換熱器
